X5-H量测机器人可输出管道内壁全景展开图和管道横断面轮廓图,并实现管道全景三维模型的构造输出,对管道变形、沉积、缺陷尺寸、体积进行直观展示和毫米级量化分析,为养护与修复作业提供精准的数据支撑,是排水管道检测、普查、修复计算、新管验收的重要工具。
市政(工业)排水管道 。
18062634919
产品简介

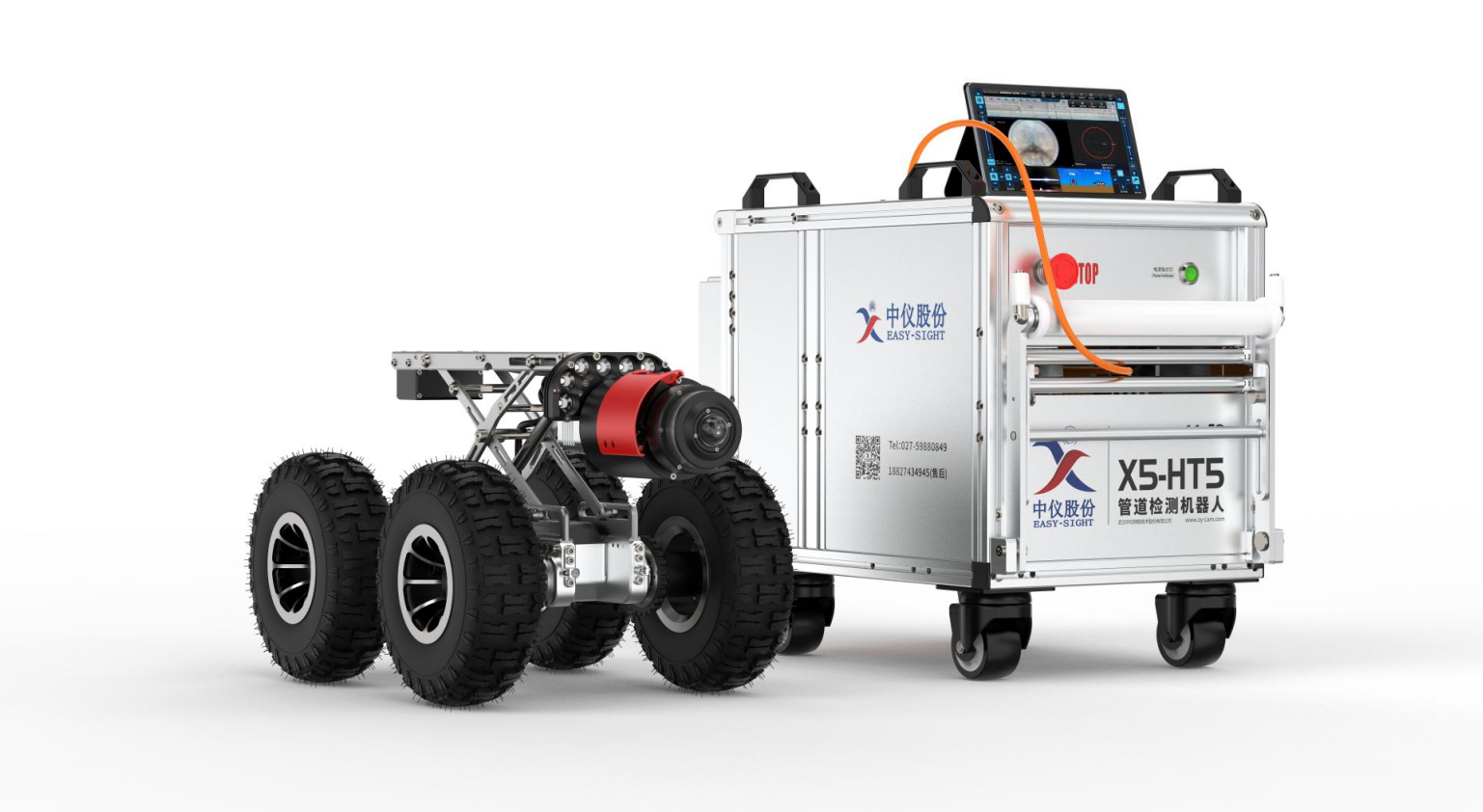

X5-HT5属于新一代毫米级量测机器人,是非开挖修复高质量保障必不可少的检测技术。设备可代替人工对DN200-3000mm的排水管道进行检测,可对管道参数进行直观展示和毫米级高精度量化分析,包含:管径量测、变形量测、淤积量测、腐蚀量测、裂缝宽度量测、接口脱开宽度量测、面积量测、长度量测、整修厚度量测、点修厚度量测、长期数据对比分析、三维重建。可以为养护与修复作业提供精准的数据支撑,是排水管道检测、普查、修复计算、新管验收的重要工具。
产品特点
精准高效
实现管道内壁以一张全景图片的方式呈现并量化缺陷,采集、判读过程精准高效。检测时无需观察缺陷,直接保存数据即可;在管道全景图上进行判读,点击缺陷自动关联对应的视频帧和横断面轮廓数据,进行量化。
综合分析

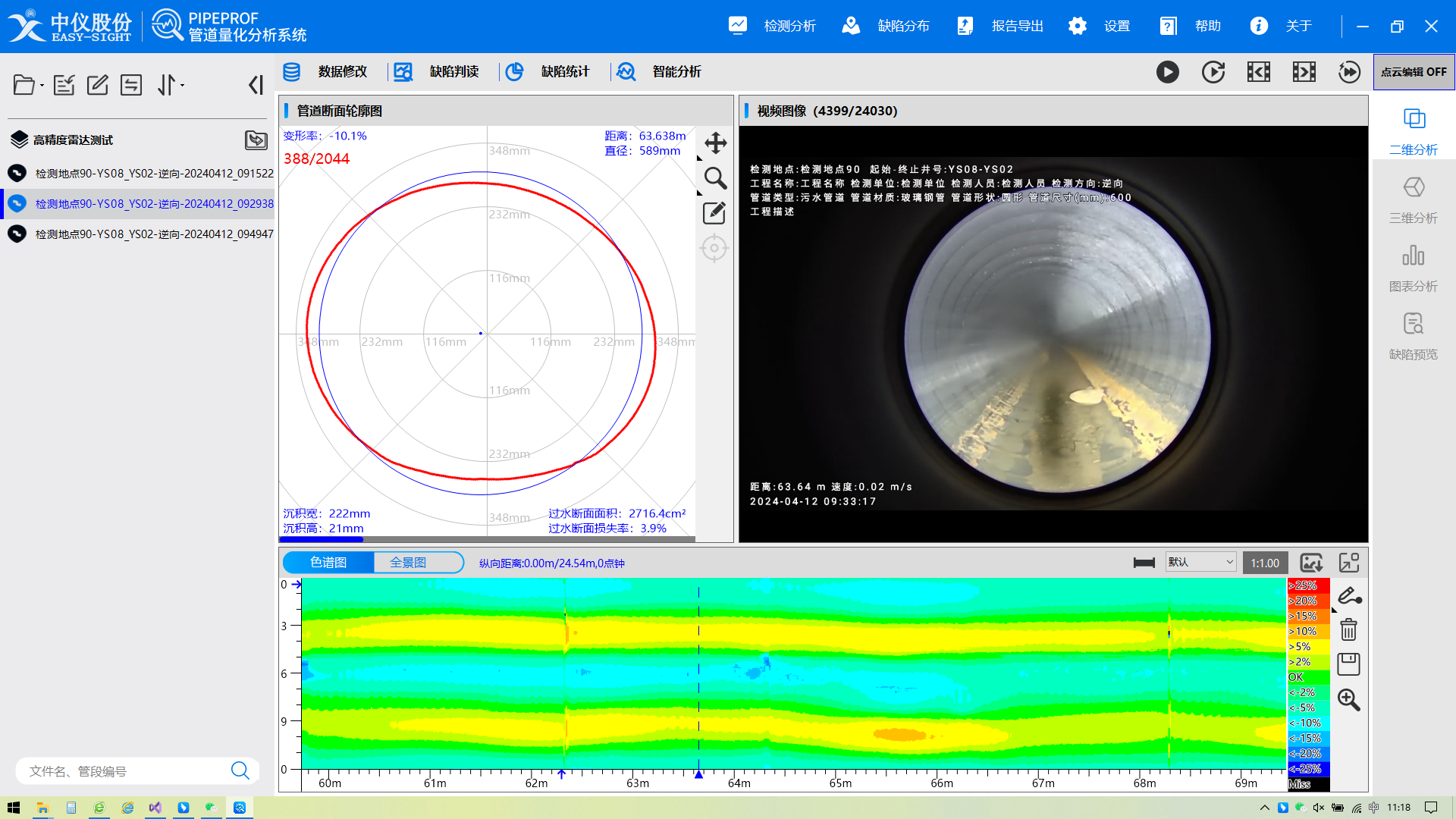

管道高清视频、全景图、色谱图、管道横断面轮廓图等多种数据集中呈现。实现管道纵剖面图、管道展示图、管道三维点云、管道实景三维、管道三维轨迹、管道沉积量状况纵断面图表、管道变形率图表、管道过水断面损失率图表等多方式及全方位展示分析,一键输出专业丰富的量化报告。
技能指标
1、测量范围:DN320-DN1300(最小管径需配6寸轮,最大管径需使用增高架)。
2、激光精度:±1mm。
3、轮廓显示:可实时显示管道轮廓,并支持缩放、测量、标准、保存等操作。
4、适用管道:城市合流污水、生活污水及工业废水、城市雨水或供水管道。
5、防护等级:IP68,可用于10米水深,气密保护,内置气压传感器,有压力指示灯。
6、量化分析:可生成管道变形量图、管道沉积图、管道尺寸色谱图、管道三维模型等,对管道缺陷进行测量。
