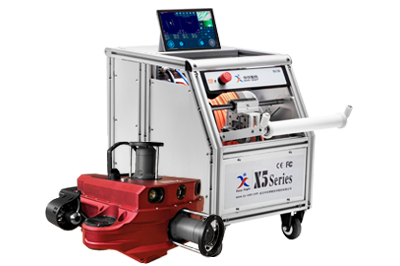

X7-DS2双轴动力声纳检测系统由水下动力推进器、线缆盘和主控器三部分组成，适用于DN400以上高水位及满水管道、箱涵、河道等检测。
排水管道、供水管道、工业管道、污水管道
18062634919
产品简介
X7-DS2双轴动力声纳检测系统由水下动力推进器、线缆盘和主控器三部分组成，适用于DN400以上高水位及满水管道、箱涵、河道等检测。

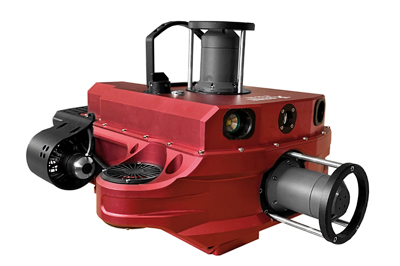

X7-DS2双轴动力声纳检测系统独有水下潜行器，最大行进速度1m/s；水下动力强劲，抗水流扰动，可定深循迹。垂直声纳导航进入管道，双声纳全面快速检测管道沉积、错口、接口脱落等缺陷。
结合PipeSonar进行管道声纳检测数据的成像显示、编辑分析、三维建模和报告输出，输出内容包括管道的结构性缺陷、沉积纵断面图、淤积量计算等。
产品特点
声纳探头：发射最大脉冲宽度20us双声纳探头全方位扫描，快速准确检测整个管道的缺陷。
声纳动力：水平方向推进器2个，垂直方向推进器3个。
多传感器辅助检测：配置深度传感器、测距传感器、姿态传感器，结合控制算法，实现自稳定、定深、定向巡航等多种控制模式,可以在管道内固定深度、固定角度行走，可以抵抗水流扰动，检测设备稳定。
前后双摄高亮照明：200W星光级水下摄像头，配合高亮聚光LED照明灯，让作业人员清晰了解管道内部环境。
工业级防护：IP68防护等级，可用于10米水深。内置气密保护、气压传感器，配有压力指示灯。
技能指标
1.适应管径：400mm及以上；
2. 配线长度：标配漂浮线缆长度150米（可定制2050m漂浮线缆）；
3. 计数：采用高精度编码器，计数分辨率为1mm
4. 声学频率：1MHz；
5. 波束宽度：1.1deg（－3db），圆锥形波束；
6. 范围分辨率（0.125m 范围）：0.5mm；
7. 发射脉冲宽度：4~20us；
8. 电路保护：电机堵转、过流、过压自动保护；
9. 防撞保护：设置三脚保护架，可有效防止声呐撞击;
